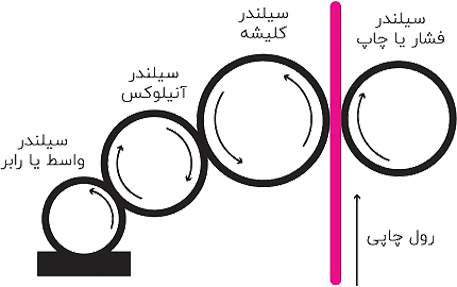

۱– نورد واسط (رابر)

به نوردی گفته می‌شود که در مخزن یا تشتک مرکب نیمه قوطه ور است و مرکب را به نورد دوم یا آنیلوکس انتقال می‌دهد.

۲– نورد آنیلوکس

نورد یا سیلندر ای رول آنیلوکس یکی از ویژگی‌های منحصر بفرد فلکسوگرافی است. نورد آنیلوکس یک لایه یکنواخت از مرکب را بر روی سطح پلیت فلکسو منتقل می‌کند. این یک نورد دارای حفره‌های حکاکی شده با دقت بالا و ظریف است و برای تماشای آن نیاز به یک ابزار بزرگنمایی است. این نوردهای مسئولیت انتقال مرکب را به پلیت‌های مانت شده بر روی سیلندرهای چاپ را دارند.

۳–دکتر بلید یا تیغه (استفاده از آن اختیاری است)

در فرایند فلکسو استفاده از این ماژول برای این منظور است که اطمینان داشته باشیم که انتقال مرکب فقط برساس میزان عمق و تعداد حفره‌های موجود در آنیلوکس انجام می‌شود. تیغه‌ها اساساً از فولاد ساخته شده اما به تازگی با استفاده از لبه‌های گوناگون از مواد پلیمیری نیز ساخته می‌شود.

۴– سیلندر پلیت

کلیشه چاپ بروی سیلندر پلیت با استفاده از چسب‌های قوی دوطرفه چسبانده می‌شود.

۵– سیلندر چاپ

این سیلندر با اعمال فشار به سیلندر پلیت و به‌طور همزمان سطح چاپ شونده منجر به انتقال تصویر پلیت کلیشه ژلاتینی به سطح چاپ شونده می‌شود.

مرکب‌های چاپ فلکسوگرافی

ماهیت، تقاضا و کاربرد محصول چاپی مشخصه‌های اصلی مرکب مورد نیاز ما را در فلکسو مشخص می‌کند. اندازه‌گیری مشخصه‌های فیزیکی و اینکه چگونه این عوامل بر انتخاب ما تأثیرگذاری خواهد بود، بخش بزرگی از تکنولوژی مرکب هاست. فرمولاسیون مرکب‌ها نیاز به یک دانش دقیق از خواص فیزیکی و شیمیایی اجزاء تشکیل دهنده و مواد خام اولیه مرکب دارد. همچنین چگونگی واکنش آن‌ها پس از ترکیب با یکدیگر و تأثیر آن‌ها بر محیط زیست از اهمیت بالایی برخوردار است. مرکب‌های فلکسو برای سازگاری، ماندگاری و پایداری بر روی سطوح چاپی متنوع فرموله شده‌اند.

۵ دسته مرکب برای فلکسو مورد استفاده قرار می‌گیرد: ۱- مرکب‌های پایه حلال، ۲- مرکب‌های پایه آب، ۳- مرکب‌های EB، ۴- مرکب‌های یووی، ۵-مرکب‌های ۲ جزئی (بر اساس واکنش‌های ایزوسیانات پلی یورتان) اگر چه فعلن مورد مصرف ندارند. مرکب‌های پایه آب با ذرات کوچکتر از ۵ میکرون ممکن است در هنگام رنگبری و بازیافت ایجاد مشکل نمایند.

۶– کنترل مرکب

کنترل مرکب در فلکسو توسط واحدی مجزا انجام می‌گیرد. این سیستم تیغه دکتر بلید یا یک واحد چمبر می‌تواند باشد.
